Что означает ROL0 на маркировке флюсов для пайки
12 июня 2026 17:06
Чтобы понимать, какой флюс подходит для задачи, используют короткую маркировку по стандарту IPC J-STD-004 (и его обновлениям). Она выглядит как набор букв и цифр — например, ROL0, ROM1, ORH0. Как оказалось, многим интересно узнать, что же это за шифр. Дадим простое объяснение, что означают эти символы и как выбирать флюс.
Структура маркировки
Код обычно состоит из трёх-четырёх символов:
- Первые две буквы — тип по основе (RO, RE, OR, IN и т. п.).
- Третья буква — уровень активности: L (low), M (medium), H (high).
- Последняя цифра — содержание галогенидов/галидов: 0 (ниже порога, «безгалогенный»), 1 (есть обнаруживаемые галогены), иногда 2 (высшая активность).
Что значат типы (первые буквы)
- RO (Rosin) — на основе канифоли. Натуральная основа, обычно инертна при комнатной температуре, активна при нагреве, дает твердый прозрачный остаток. Часто используется в электронике.
- RE (Resin) — синтетическая или модифицированная смола; свойства более предсказуемы, чем у канифоли.
- OR (Organic) — органические кислоты/соединения; мощнее по очистке, часто водорастворимы и требуют промывки.
- IN (Inorganic) — неорганические кислоты/соли; самые агрессивные, используются вне электроники для сильно окисленных поверхностей (в электронике обычно не применяют).
Уровень активности (L, M, H)
- L (Low) — низкая активность: очищает слабо, подходит для чистых или легко паяемых поверхностей; даёт мало остатков.
- M (Medium) — средняя активность: баланс между очисткой и безопасностью остатка.
- H (High) — высокая активность: хорошо удаляет сильные оксиды, но чаще требует тщательной очистки из‑за агрессивных остатков.
Замечание: активность определяется специальными тестами (медное зеркало, SIR и др.) по стандарту J‑STD‑004.
Цифры (0 и 1)
- 0 — «halide‑free», содержание галогенидов ниже порога (обычно <0.05% по массе): снижает риск коррозии и проблем с надёжностью, часто подходит для «no‑clean» процессов.
- 1 — есть галогениды (выше порога): повышает активность, но увеличивает риск коррозии и ионного загрязнения; требует внимания к очистке и долговечности изделия.
Важно: «halide‑free» (0) и «halogen‑free» — разные понятия; тестируются разными методами.
| Flux Composition | Activity Level | Halide Content | Flux Designator |
|---|---|---|---|
| Rosin (RO) | Low (L) | Halide free (0) | ROL0 |
| Rosin (RO) | Low (L) | Halides present (1) | ROL1 |
| Rosin (RO) | Medium (M) | Halide free (0) | ROM0 |
| Rosin (RO) | Medium (M) | Halides present (1) | ROM1 |
| Rosin (RO) | High (H) | Halide free (0) | ROH0 |
| Rosin (RO) | High (H) | Halides present (1) | ROH1 |
| Resin (RE) | Low (L) | Halide free (0) | REL0 |
| Resin (RE) | Low (L) | Halides present (1) | REL1 |
| Resin (RE) | Medium (M) | Halide free (0) | REM0 |
| Resin (RE) | Medium (M) | Halides present (1) | REM1 |
| Resin (RE) | High (H) | Halide free (0) | REH0 |
| Resin (RE) | High (H) | Halides present (1) | REH1 |
| Organic (OR) | Low (L) | Halide free (0) | ORL0 |
| Organic (OR) | Low (L) | Halides present (1) | ORL1 |
| Organic (OR) | Medium (M) | Halide free (0) | ORM0 |
| Organic (OR) | Medium (M) | Halides present (1) | ORM1 |
| Organic (OR) | High (H) | Halide free (0) | ORH0 |
| Organic (OR) | High (H) | Halides present (1) | ORH1 |
| Inorganic (IN) | Low (L) | Halide free (0) | INL0 |
| Inorganic (IN) | Low (L) | Halides present (1) | INL1 |
| Inorganic (IN) | Medium (M) | Halide free (0) | INM0 |
| Inorganic (IN) | Medium (M) | Halides present (1) | INM1 |
| Inorganic (IN) | High (H) | Halide free (0) | INH0 |
| Inorganic (IN) | High (H) | Halides present (1) | INH1 |
Примеры простыми словами

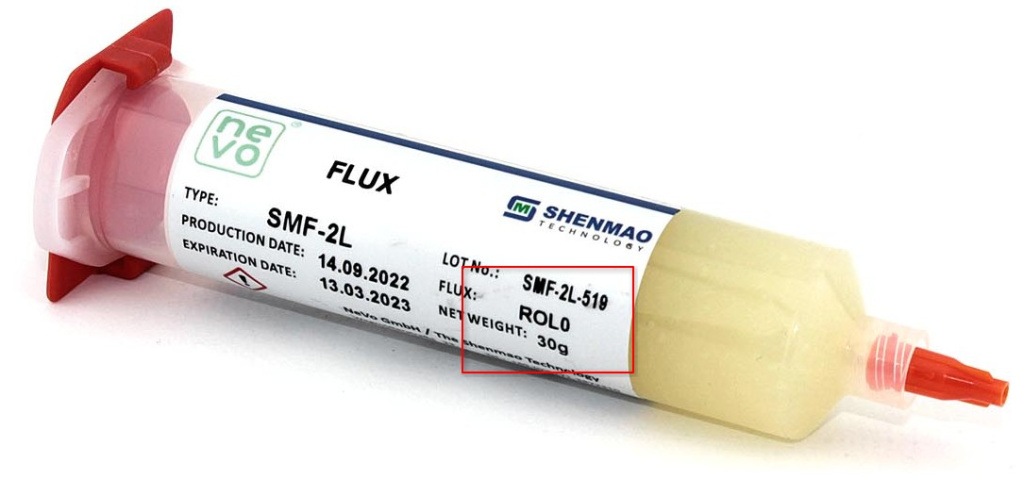

- ROL0 — Rosin, Low (низкая активность), halide‑free: часто встречающийся «no‑clean» флюс; мало остатка, не содержит галогенов — удобно для большинства SMT‑работ.
- ROL1 — тот же rosin, но с обнаружимыми галогенидами — чуть более активен, но потенциально рискованнее для долгосрочной надёжности.
- ROH0 / ROM0 — больший процент твёрдых веществ → больше остатка и большая очистительная способность; применяются там, где нужна более сильная очистка (волна пайки, более окисленные поверхности).
- ORL0 / ORM1 — органические составы; некоторые OR могут быть водосмываемыми и требовать промывки, другие — no‑clean, поэтому нужно смотреть паспорт продукта.
На что обратить внимание
- Если хотите избежать промывки и у вас стандартные чистые поверхности — выбирайте флюс с окончанием 0 и уровнем L (например, ROL0 или REL0).
- Для сильно окисленных или трудно паяемых поверхностей — выбирайте M или H; будьте готовы промыть плату после пайки.
- Для критичных по надёжности применений избегайте флюсов с галогенами (1), если можно.
- Никогда не полагайтесь только на буквенно-цифровой код: проверяйте технический паспорт производителя — там указаны совместимость, рекомендации по очистке и результаты испытаний.
Код даёт обобщённую информацию, но реальные флюсы имеют дополнительные характеристики (вязкость для трафаретов, совместимость с автоматами, запах, температура испарения растворителя и т. д.), которые важны в производстве.
Короткий итог

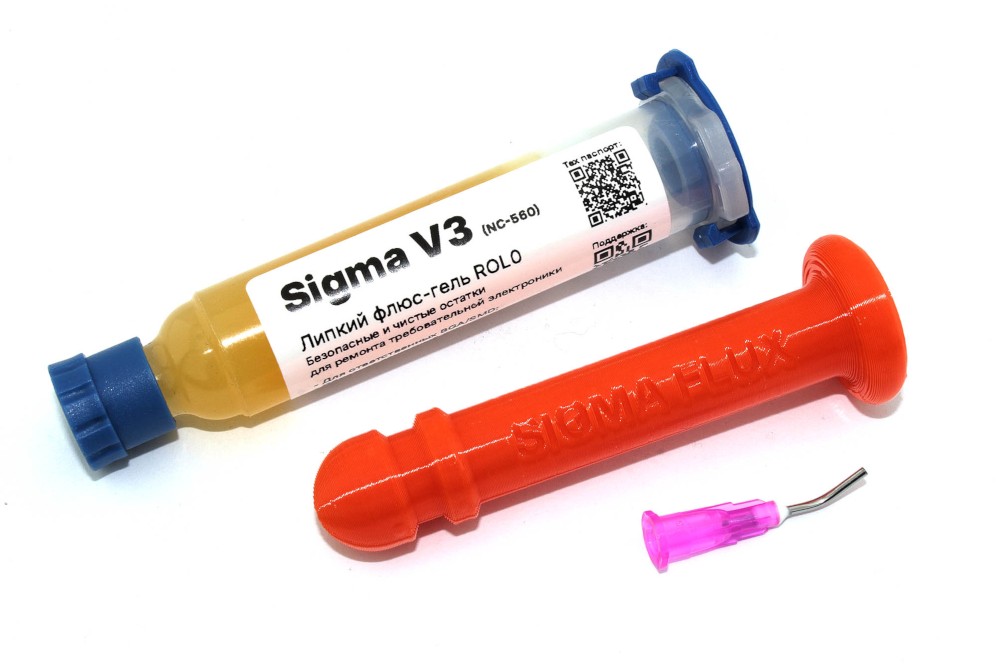

Маркировка вроде ROL0 — это удобный шифр: тип основы (RO), активность (L) и наличие галогенидов (0). ROL0 - оптимальный выбор для типичных SMT‑задач: минимум очистки, низкий риск коррозии, а значит это то, что нужно для ремонта ноутбуков и телефонов.
Перед применением конкретного флюса ознакомьтесь с техническим паспортом производителя и соблюдайте меры безопасности при работе с химией.
